产品概述
近年来，我国城市电网产生了天翻地覆的变动，大无数城市已经形成或正在行程众多的用电负荷密集区，因而，新的供电方式即通过环网箱/开闭所以其无需土建 、、、占地面积小 、、、配置矫捷 、、、供电方式靠得住 、、、建设装置和调试功夫短以及总体造价低等优势，得到了大力的发展。

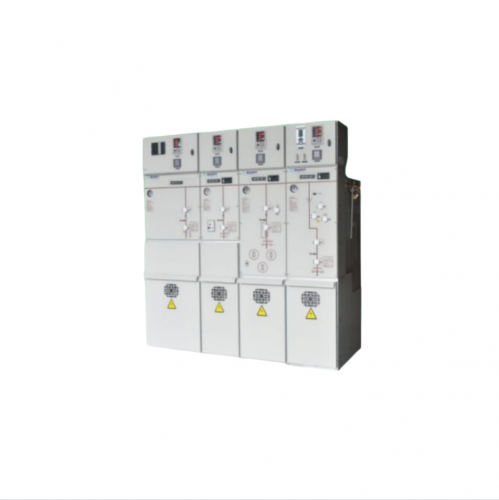

JQHWX-12/24户外环网箱是在总结已安全 、、、靠得住运行的带开关分支箱经验并结合配电网络自动化系统技术而开发的适合我国国情，代表国内先进技术水平的电器成套制品。JQHWX-12/24户外环网箱将12kV开关柜 、、、电源PT柜 、、、馈线FTU，RTU 、、、通讯节制端 、、、计量及自动抄表 、、、UPS电源等装置调试后装入一个可移动 、、、密封 、、、防潮的不锈钢或非金属箱体内，缩短施工周期从而实现了城市配电网中一 、、、二次系统的集成化 、、、装配的？榛。
技术参数
| 名称 | 单元 | 数值 | |
| 额定电压 | kV | 12/24 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 630 | |
| 1min工频耐压 | kV | 42/65 | |
| 雷电冲击耐压 | kV | 75/125 | |
| 额定短时耐受电流 | kA/s | 25/4 | |
| 额定峰值耐受电流 | kA | 63 | |
| 额定峰值耐受电流 | kA | 63 | |
| 额定短路关合电流 | kA | 25（断路器） | |
| 额定转移电流 | A | 1700（组合电器） | |
| 额定有功负载开断电流 | A | 630 | |
| 额定闭环开断电流 | A | 630 | |
| 机械寿命 | 断路器 | 次 | 20000 |
| 负荷开关 | 次 | 10000 | |
| 隔离/接地开关 | 次 | 5000 | |
| 额定充气压力（20℃时表压） | MPa | 0.04 | |
| 气体相对泄漏率 | % | 0.01 | |
| 防护等级 | IP4X/IP67 | ||
结构特点
户外箱体拥有强的抗侵蚀能力
户外箱体理论无紧固件可供拆卸，防盗机能好，拥有IP43的防护等级，防御机能强
顶盖设计为空气夹层式双层结构，外层拥有排水倾角，并没有透风口；进风口设在箱体底部及侧面，并设有可拆卸的防尘过滤网；箱体内部形成自下而上的空气对流，使箱体拥有优良的隔热与透风成效。
箱体有电缆进线口的密封条密封，开启后拥有防风装置，便于操作时使门固定，门锁拥有防雨结构设计。
箱体内开关设备于出厂前已装置及检测安妥，运输到现场后只需将箱体吊装到所需地位，装置单一，占地面积小。
产品使用环境
满足DL/T593中户外开关设备和节制设备的正常使用前提：
1. 周围空气温度最高不超过40℃，且24小时内测得的均匀温度不超过35℃。周围空气最低温度为-40℃，日温差为15-25K
2. 思考阳光辐射的影响，辐射强度为1000W/㎡
3. 海拔高度不超过1000m
4. 覆冰厚度1级不超过1mm,对10级不超过10mm,对20级不超过20mm
5. 风速不超过34m/s（相应于圆柱理论上的700Pa）
6. 应试虑凝露和降水的影响
7. 来自开关设备和节制设备外部的振动或地震能够忽略

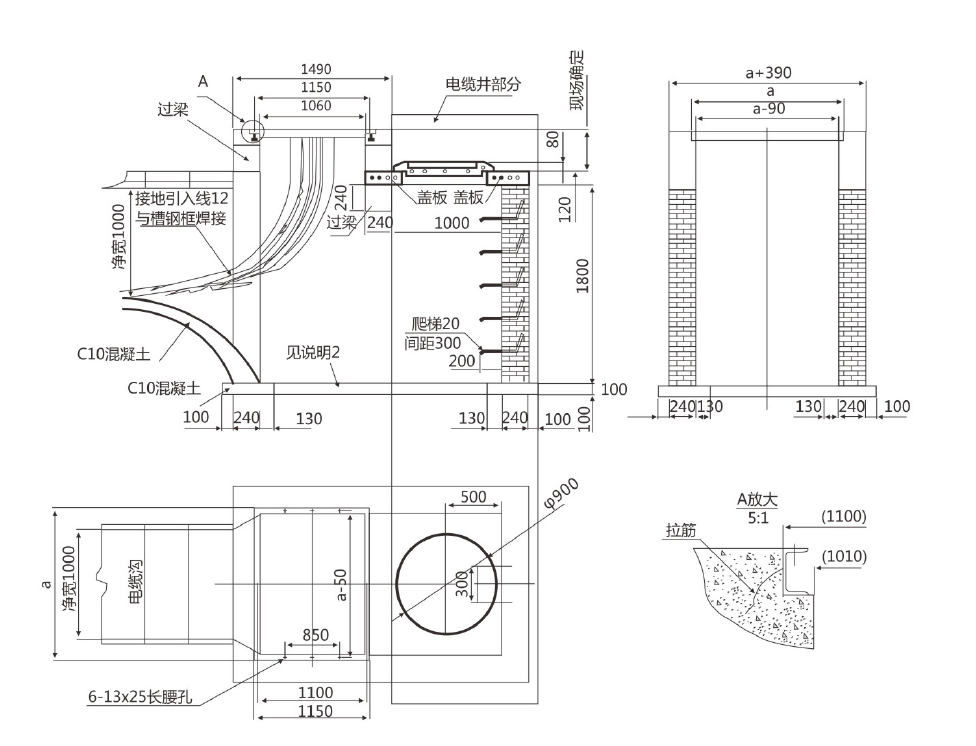

装置基础图（供参考）
